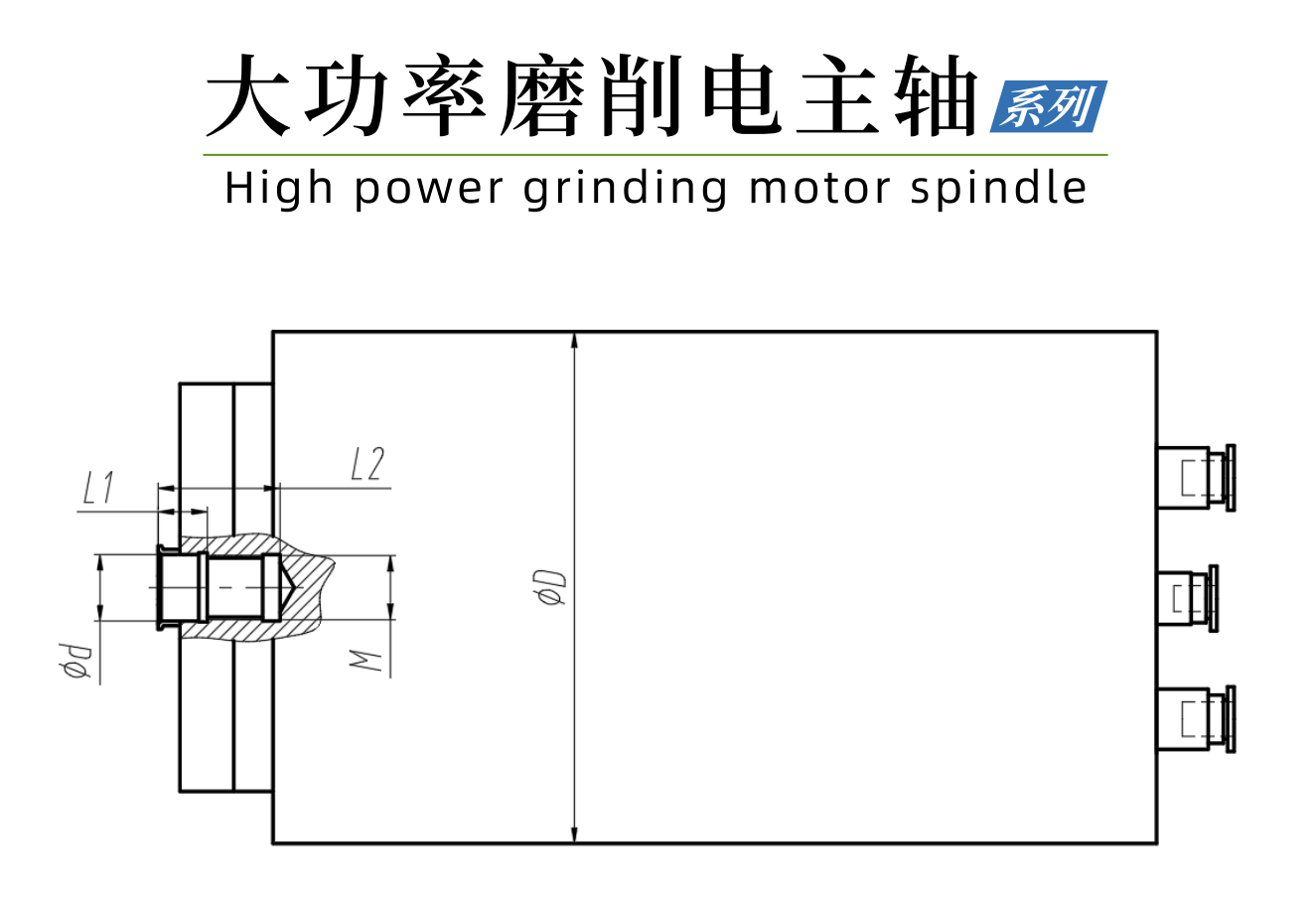

大功率磨削电主轴

型号Model	单位Unit	G100-90K-3/0.32-G350	G100-75K-3.2/0.41-G350	G120-60K-8/1.27-G350	G100-45K-7/2.2-G380	G120-40K-15/3.5-G350	G120-36K-10/4-G380	G150-36K-11/2.9-G380	G150-36K-14/3.7-G350
最高转速 Max speed	[RPM]	90000	75000	60000	45000	40000	36000	36000	36000
额定转速 Rated speed	[RPM]	90000	75000	60000	30000	30000	24000	36000	36000
最高频率 Maximum frequency	[Hz]	1515	1250	1010	750	1334	600	1200	1200
最高频率 Rated frequency	[Hz]	1515	1250	1010	500	1010	400	1200	1200
功率 power	[kw]	3	3.2	8	7	15	10	11	14
扭矩 torque	[Nm]	0.32	0.41	1.27	2.2	3.5	4	2.9	3.7
电流 electric current	[A]	6	7.5	14.3	15	26	19	22	31.4
电压 voltage	[V]	350	350	350	380	350	380	380	350
主轴外径 Spindle OD	D[mm]	100	100	120	100	120	120	150	150
钢筒长 Steel cylinder length	L[mm]	175	172	214	248	261	347	279	289
刀具接口 Tool	φD[mm]	9	10	14	20	28	22	20	22
	L1[mm]	16	18	23	37	42	38	34	38
	M[mm]	M9	M10	M14x1.5	M20x2	M28x2	M22x2	M20x1.5	M22x2
	L2[mm]	15	20	20	25	28	26	20	25

型号Model	单位Unit	G150-30K-21/8.4-G350	G100-30K-6.5/3.1-G380	G120-27K-13/6.2-G380	G170-24K-32/17-G380	G120-24K-6/3.3-G380	G170-18K-24/16-G380
最高转速 Max speed	[RPM]	30000	30000	27000	24000	24000	18000
额定转速 Rated speed	[RPM]	24000	20000	20000	18000	18000	15000
最高频率 Maximum frequency	[Hz]	1000	1000	900	810	800	600
额定频率 Rated frequency	[Hz]	800	667	667	610	600	500
功率 power	[kw]	21	6.5	13	32	6	25
扭矩 torque	[Nm]	8.4	3.1	6.2	17	3.3	16
电流 electric current	[A]	45.1	14	24	55	13	46
电压 voltage	[V]	350	380	380	380	380	380
主轴外径 Spindle OD	D[mm]	150	100	120	170	120	170
钢筒长 Steel cylinder length	L[mm]	298	248	320	364	311	414
刀具接口 Tool	φD[mm]	28	22	28	36	25	32
	L1[mm]	42	34	45	54	39	49
	M[mm]	M28x2	M22x2	M28x2	M36x2	M25x2	M32x2
	L2[mm]	30	25	25	30	25	23

型号Model	单位Unit	G170-12K-22/21-G350	G170-12K-25/21-G350	G170-12K-20/23.9-G380	G210-9K-33/35-G350	G210A100-8K-18/150-G380	G236A100-10K-38/120-G380 (中心高150)	G236A100-10K-38/120-G380 (中心高180)	G375A100-2.5K-42/200-G380
最高转速 Max speed	[RPM]	12000	12000	12000	9000	8000	8000	8000	6500
额定转速 Rated speed	[RPM]	10000	10000	8000	9000	1300	3000	3000	2000
最高频率 Maximum frequency	[Hz]	400	400	410	300	533	533	533	325
额定频率 Rated frequency	[Hz]	333.3	333.3	276	300	87	200	200	100
功率 power	[kw]	22	25	20	33	18	37.7	37.7	42
扭矩 torque	[Nm]	21	21	23.9	35	150	120	120	200
电流 electric current	[A]	46	46	35.7	68	53	96.6	96.6	108
电压 voltage	[V]	350	350	380	350	380	380	380	380
主轴外径 Spindle OD	D[mm]	170	170	170	210	210	236	236	375
钢筒长 Steel cylinder length	L[mm]	419	419	367	531	736	745.5	745.5	837
刀具接口 Tool	φD[mm]	36	42	36	45	HSK-A100	HSK-A100	HSK-A100	HSK-A100
	L1[mm]	54	42	54	55
	M[mm]	M36x2	M42x2	M36x2	M42x2
	L2[mm]	30	30	30	40		卧式安装 Horizontal installation
