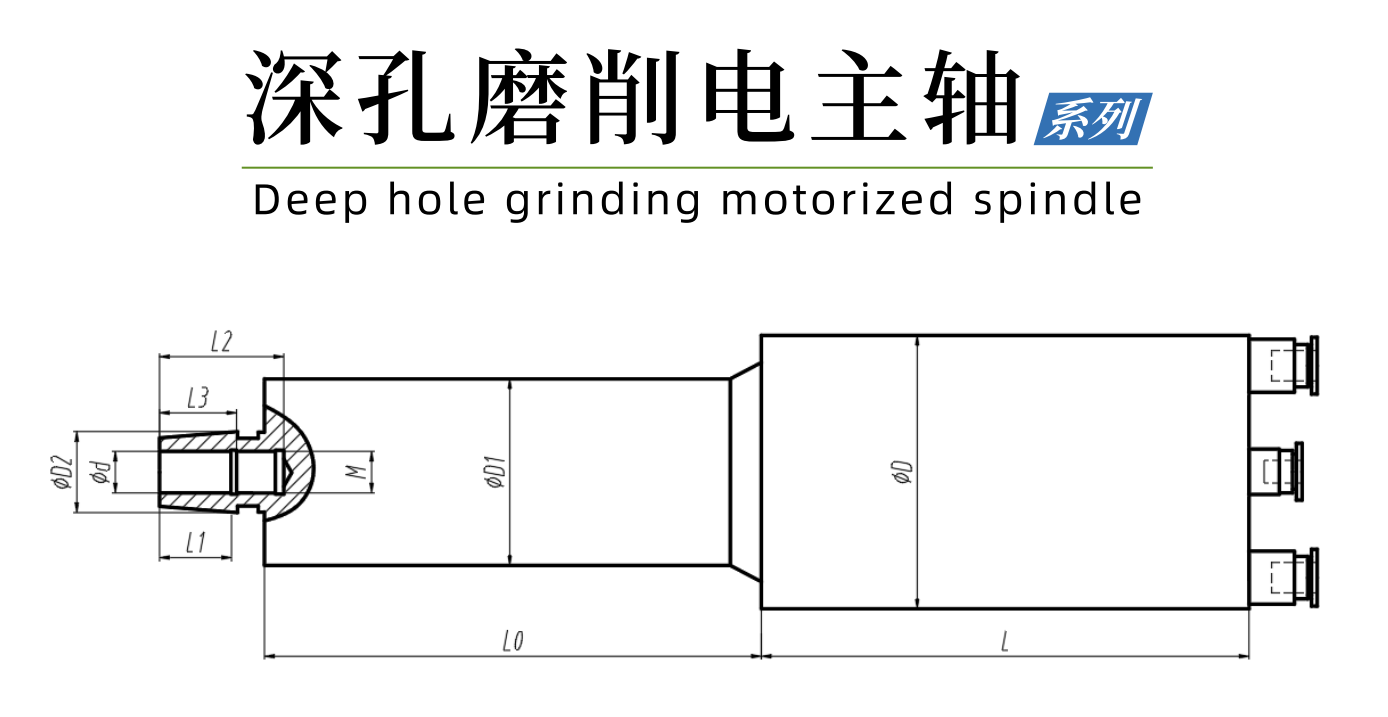

深孔磨削电主轴

型号Model	单位Unit	G120-24K-3.2/1.27-G380	G130-24K-4.5/1.8-G350	G160-12K-7.5/6-G350	G200-9K-22/42-G380	G200-2K-12/57-G380	G230A100-10K-37.7/120-G380
最高转速 Max speed	[RPM]	24000	24000	12000	9000	2000	10000
额定转速 Max speed	[RPM]	24000	9000	12000	5000	2000	3000
最高频率 Maximum frequency	[Hz]	400	400	400	600	133.3	667
额定频率 Maximum frequency	[Hz]	400	150	400	333.3	133.3	200
功率 power	[kw]	3.2	4.5	7.5	22	12	37.7
扭矩 torque	[Nm]	1.27	1.8	6	42	57	120
电流 electric current	[A]	6.5	12	16	38	21	96.6
电压 voltage	[V]	380	350	350	380	380	380
主轴外径 Spindle OD	φ[mm]	120	130	160	200	200	230
钢筒长 Steel cylinder length	L[mm]	240	150	289	367	367	593
鼻端外径 Nasal tip OD	D1[mm]	70	80	110	128	140	180
鼻端长 Nose length	D0φ[mm]	190	310	295	320	430	1116.5
刀具接口ΦD2 Tool φ D2	φ[mm]	—	—	48	—	58	HSK-A100
刀具接口L1 Tool φ L1	φ[mm]	—	—	40	—	24	HSK-A100
刀具接口L2 Tool φ L2	φ[mm]	50	47	72	80	—	M16X2
刀具接口L3 Tool φ L3	φ[mm]	32	24	42	55	—	M16X2
刀具锥度 Tool conicity φ L1	—	1:5内锥	—	1:5外锥	—	1:10外锥	HSK-A100
刀具接口ΦD Tool φ D	φ[mm]	—	16	24	36	—	HSK-A100
刀具接口M Tool φ M	φ[mm]	M10X1-LH	M16X1.5	M24X2	M36X2	—	M16X2
