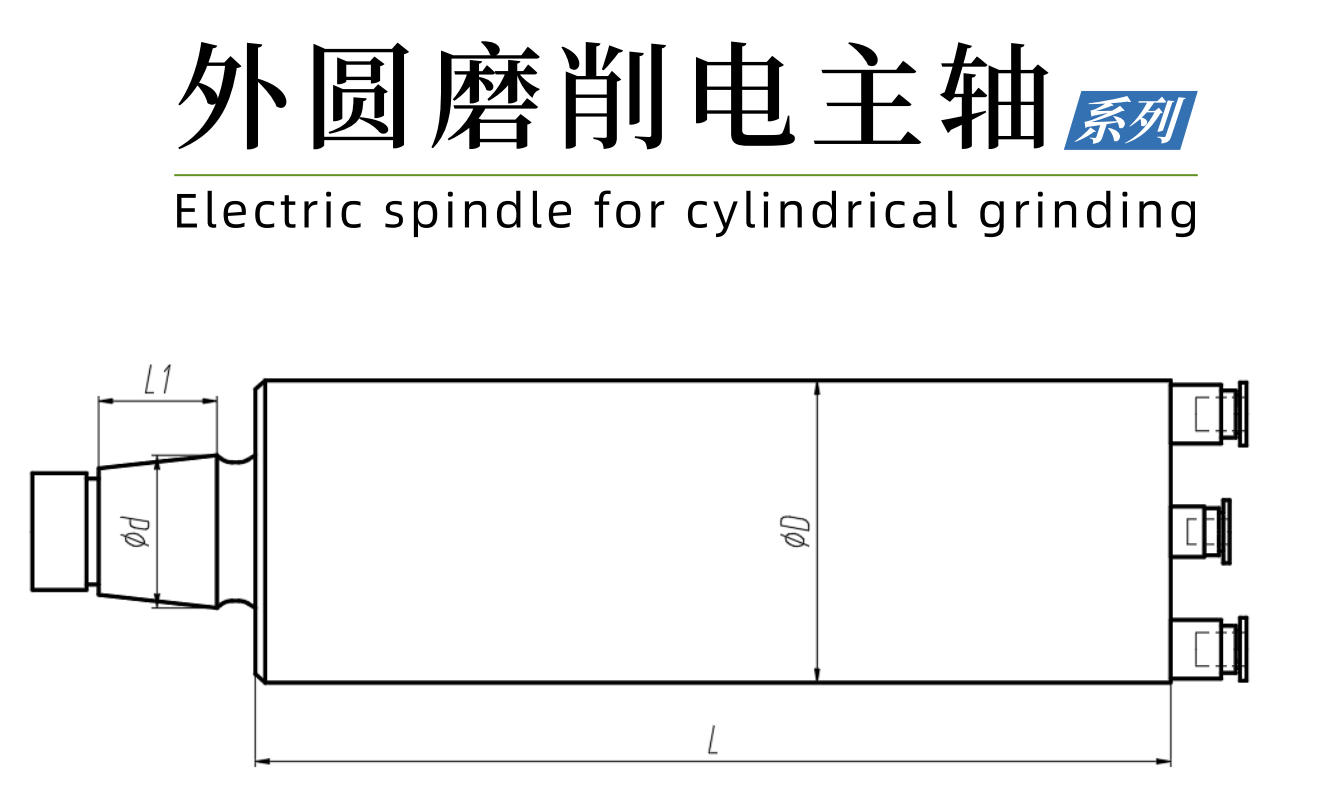

外圆磨削电主轴

型号Model	单位Unit	G120-12K-3.4/2.7-G350	G150-10K-15/18-G380	G170-9K-12.5/13.2-G350	G230-8K-30/140.35-G380	G120-4K-1.5/5.7-G380	G160-4K-15/44-G380
最高转速 Max speed	[RPM]	12000	10000	9000	8000	4000	4000
额定转速 Max speed	[RPM]	12000	8000	9000	2000	2500	4000
最高频率 Maximum frequency	[Hz]	400	667	300	533	133.3	266.7
额定频率 Maximum frequency	[Hz]	400	533	300	133	83.3	216.7
功率 power	[kw]	3.4	15	12.5	30	1.5	15
扭矩 torque	[Nm]	2.7	18	13.2	140.35	5.7	44
电流 electric current	[A]	7.92	28	25.4	76.8	2.6	25
电压 voltage	[V]	350	380	350	380	380	380
主轴外径 Spindle OD	Dφ[mm]	120	150	170	230	120	160
钢筒长 Steel cylinder length	L[mm]	353	342	433	465	365	387
轴端链接尺寸 Axis end link size	Dφ[mm]	内φ25	68	内φ25	63	30	70
	L1[mm]	16	60	16	60	27	70
	锥度	直孔	外锥1:5	直孔	外锥1:5	外锥1:5	外锥1:5

型号Model	单位Unit	G150-4K-16/38-G380	G160-3K-15/47.7-G380	G150-3K-10/34-G380	G200-2K-20/95.5-G380	G235-8K-48/98-G380	G270-1.5K-60/382-G380
最高转速 Max speed	[RPM]	4000	3000	3000	2000	8000	1500
额定转速 Max speed	[RPM]	4000	3000	3000	2000	4700	1500
最高频率 Maximum frequency	[Hz]	200	200	100	133.3	400	125
额定频率 Maximum frequency	[Hz]	200	200	100	133.3	235	125
功率 power	[kw]	16	15	10	20	48	60
扭矩 torque	[Nm]	38	47.7	34	95.5	98	382
电流 electric current	[A]	30	24	21	32	104	101
电压 voltage	[V]	380	380	380	380	380	380
主轴外径 Spindle OD	Dφ[mm]	150	160	150	200	235	270
钢筒长 Steel cylinder length	L[mm]	474	377	502	426	487	621
轴端链接尺寸 Axis end link size	Dφ[mm]	75	72	77	88	97	110
	L1[mm]	60	60	50	50	76	75
	锥度	外锥1:5	外锥1:5	外锥1:10	外锥1:10	外锥1:5	外锥1:5
